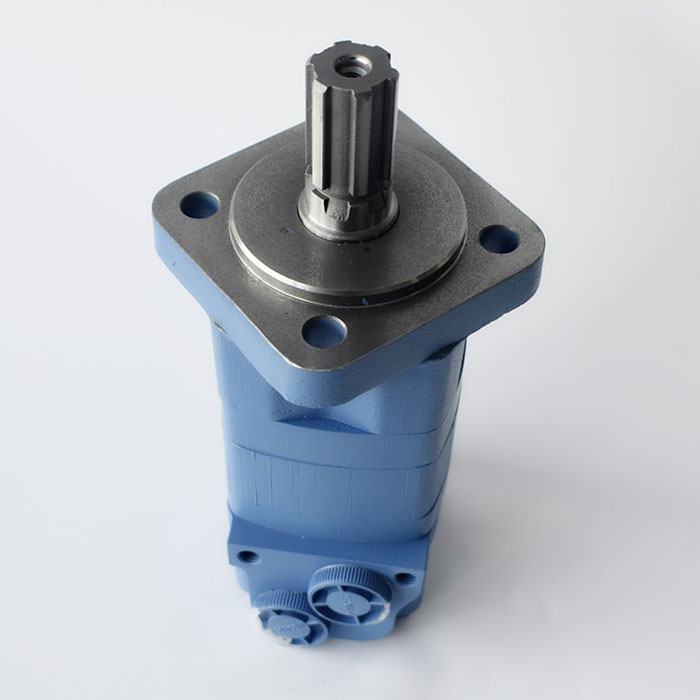

BM5擺線液壓馬達是一種端面配流式擺線液壓馬達，具有壓力補償功能，適用于工程機械、農業機械、石油機械、起重運輸和機床制造業。

一、BM5擺線液壓馬達的特點

●先進的定轉子參數設計，啟動壓力低，效率高，低速運轉平穩

●較高的工作壓力，輸出扭矩高

●先進的軸密封擺線液壓馬達實際上是一種設計，高的背壓承受能力

●先進可靠的聯動軸設計，提高了馬達的使用壽命

●先進的配流機構設計，具有配流精度高和磨損自動補償?shù)奶攸c(diǎn)

●在液壓系統中可串聯或并聯使用，串聯使用時應接外泄油管

●采用圓錐滾子軸承設計，具有較大的徑向承載能力，使得馬達可直接驅動工作機構

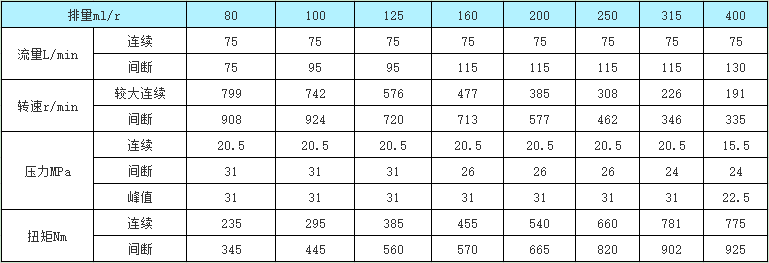

二、主要性能參數

說明：

●較大工作壓力指入口較大允許壓力

●額定工作壓力指工作壓差

●不應同時在較大轉速和較大壓力下使用馬達

●較大工作條件允許持續的時間為6秒

●推薦用油：抗磨液壓油，粘度37~73cst油液清潔度ISO18/13

●較高工作油溫80℃

●在馬達全負荷工作前，必須在0%的額定壓力下磨合1小時以上

●可靠的密封控制手段，馬達允許的較大背壓可達7Mpa,但為獲得良好的壽命及綜合性能，推薦使用背壓不超過3.5Mpa,超過時建議接外泄油管液壓馬達試驗臺，接外泄油管時，應確保馬達內總能充滿油。外泄油管路應有一定的節流保持0.35Mpa以上的背壓。接外泄油管除可以保持較低的背壓外，還可以使馬達內產生的磨損污染帶走，并可產生一定的冷卻作用。

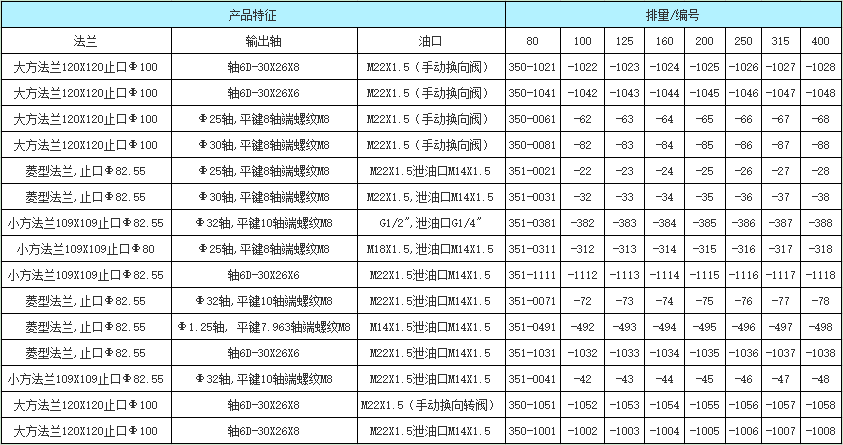

三、產品訂貨信息

訂貨參見尺寸及外形圖，根據所選用的馬達的具體型式從下表中選擇對應編號，如需特殊連接方式，請與力沃公司聯系。

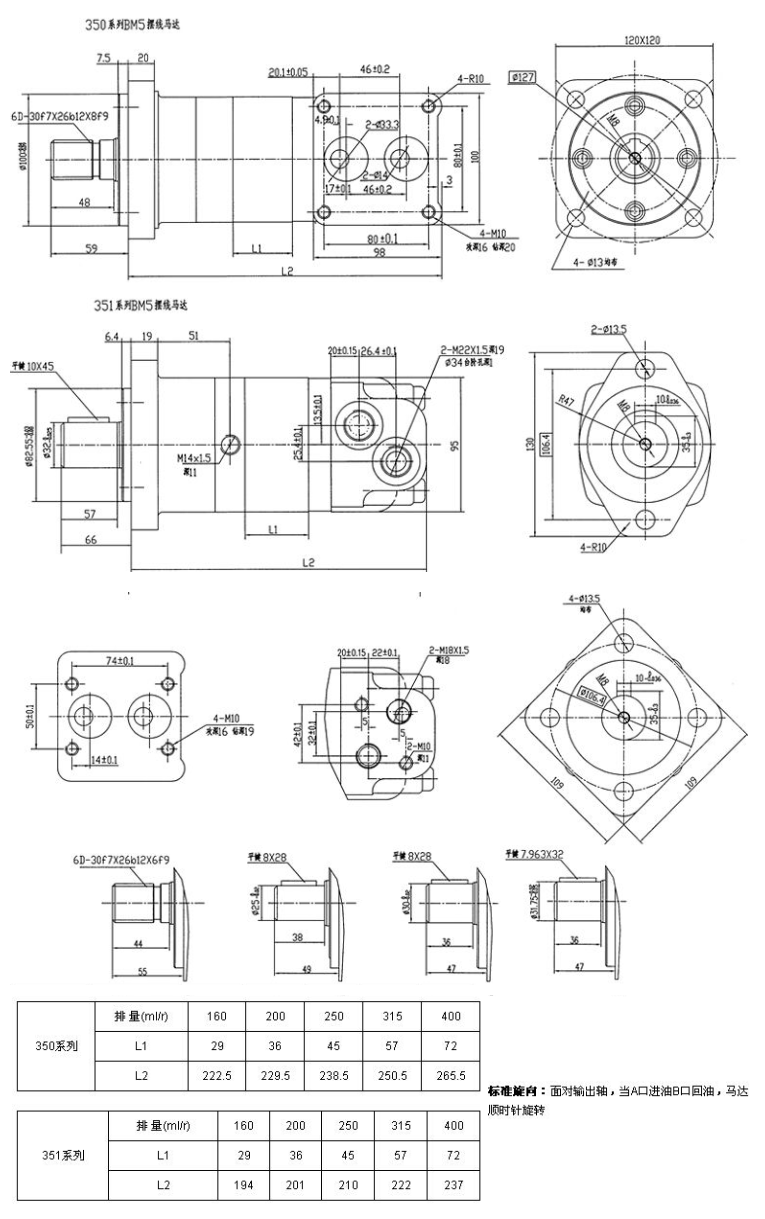

四、BM5擺線液壓馬達外形連接尺寸
